はじめに3次元で500×500の板を作図します。 |
 |
| 次に最初に作成した板をＹ軸方向(上)に500移動し複写します。 |
 |
| 複写して作成した板(上側)を2次元の画面で編集し500φの円に書き換えます。 |
 |
| 2次元で編集した板を3次元に戻すと右図のようになります。 |
 |
| 次に側面のＲ部分を作図するために上面・下面に分割線をいれます。 |
 |
| 分割線を入れた上面の箇所と下面の隅の点にＲのついた側面・平面を作成していきます。 |
 |
| 全ての面を作成が終えると曲げ箇所・分割箇所を指定し必要のない面を選択して削除します。 |
 |
| 面を削除し終えると3次元モデルの作成は完成です。次に作成した3次元を展開します。展開は3次元のメニューの中にある展開図作成のボタンを押します。 |
 |
| 展開完了です。 このように角丸のような製作品も手間隙かけることなく間単に作成することができます。 |
 |
上記の説明などでわからないこと・お聞きになりたい点などございましたらお気兼ねなくお問い合わせください。
 |
                   |
 |
板金・製缶・鋼材・鉄・ステンレス加工、金属製品製作はお任せを！
〒866-0034 熊本県八代市新港町3丁目2-8
TEL:0965-37-3340 FAX:0965-37-3341 月曜〜土曜 (08:00〜19:00)
mail:kanahashi@golds.co.jp (24時間受付)
Copyrightc2007 Kanahashi All right reserved
板金展開

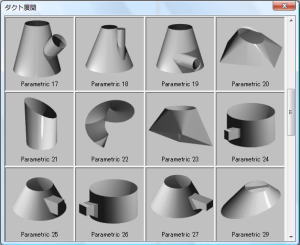

弊社で使用している３次元CADの中には左の画像のように50種類ものパターン図形が用意してあり、図面の形状と同じものを選択し図面の数値を入力するだけで簡単に３次元モデルを製作することができます。
