　シュート

シュートとは投下管、粉・穀物やゴミ・郵便などを送り込む装置のことを言います。形状には筒状の直下型のもの、滑り台のような傾斜型のものなどがあります。一般的に目にすることがあるものとしたらダストシュートといった高層建築物に設置するゴミ棄て装置などがあります。
シュート類は流し込んだりする装置が多いため角丸などの形状が多く使われます。弊社では異形の角丸などにも対応できますので製作をお考えの際はぜひお問い合わせください。

シュート製品紹介

下記の画像はクリックすると拡大表示できますのでご覧ください。

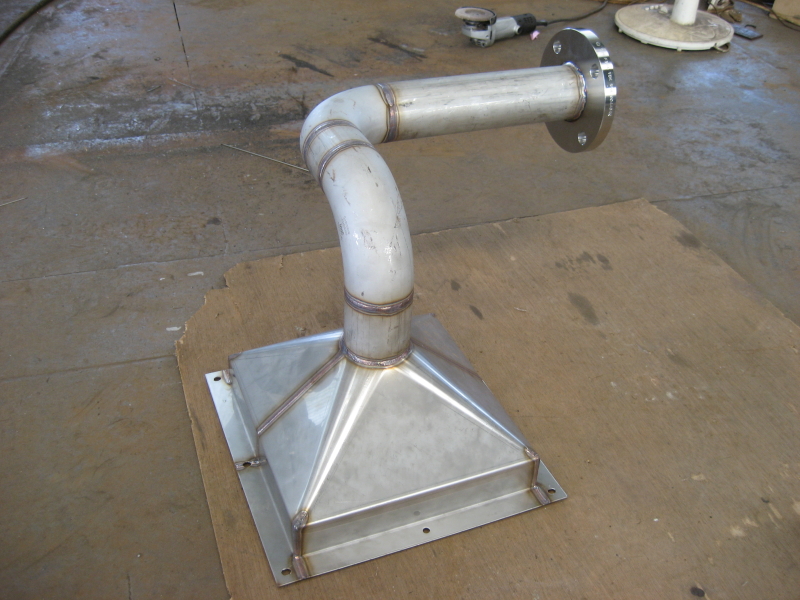

	こちらは材質ステンレス(SUS),板厚ｔ2.0 幅450mm 高さ1000mm　径200mm　ほどのシュートです。中を粉末が流れるためグラインダーなどを使し、内面は引っかかりのない滑らかな仕上げ加工をいたしました。また酸洗いを希望されたため製品製作後に酸洗い処理をいたしいました。 その他ダクト・シュート・ホッパー製品画像

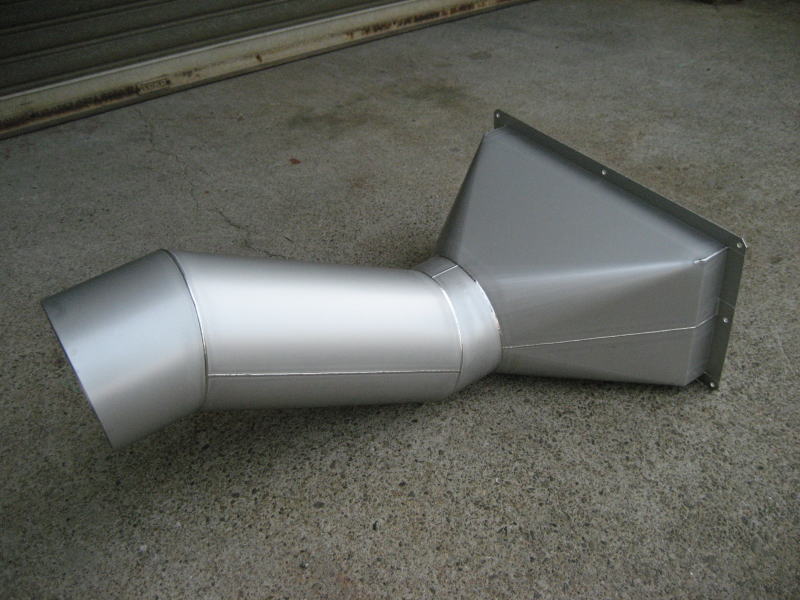

	材質はザム( ZAM)といった耐食性が、亜鉛めっきに比べ10〜20倍、亜鉛５％めっきに比べ5〜8倍優れた高耐食性溶融めっき鋼板を使用しています。 溶接などは鉄の材質と同様の方法で行われます。 その他ダクト・シュート・ホッパー製品画像

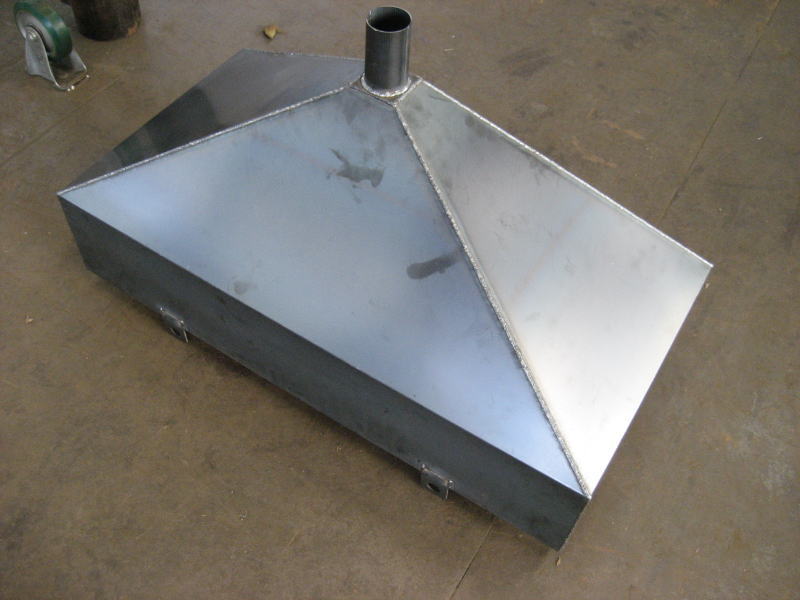

	こちらは工場内で使われるオイルを流し込むためのシュートです。 材質は鉄(SS400) t2.3 幅1000mm 高さ700mm 奥行き500mm 程の大きさです。

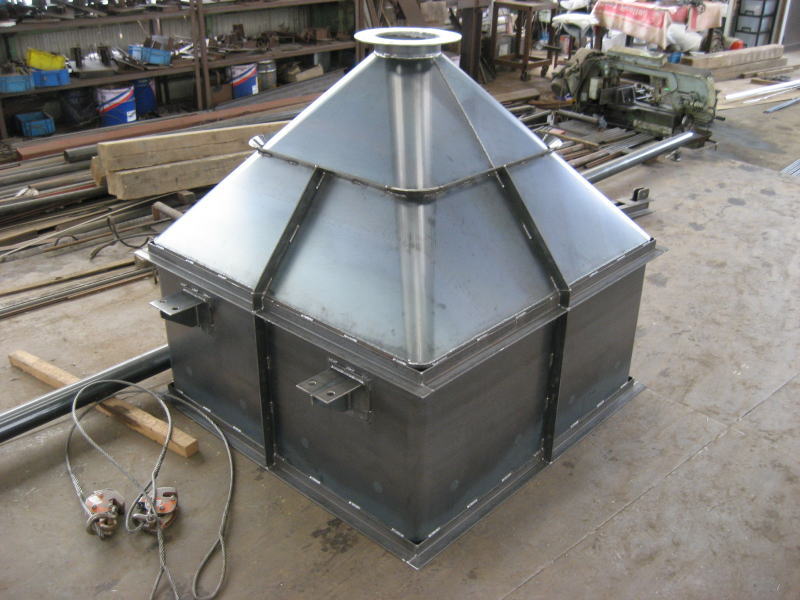

	鉄(SS400)　ｔ3.2　高さ1500mm 幅1500mm 奥行き1500mm　程の大きさのシュートです。飼料が流れるため内面・外面ともオール溶接後、内面は仕上げ加工で引っかかりのないようにしてあります。

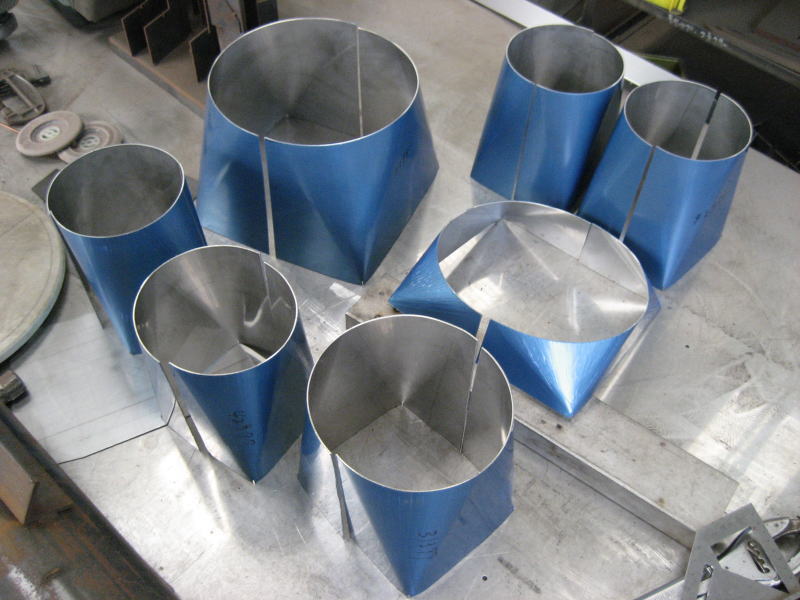

	こちらは切断・曲げ加工の依頼で製作したステンレス(SUS) t2.0の角丸シュートです。このような溶接なしでの切断・曲げ加工のみの製作依頼もお引き受けします。

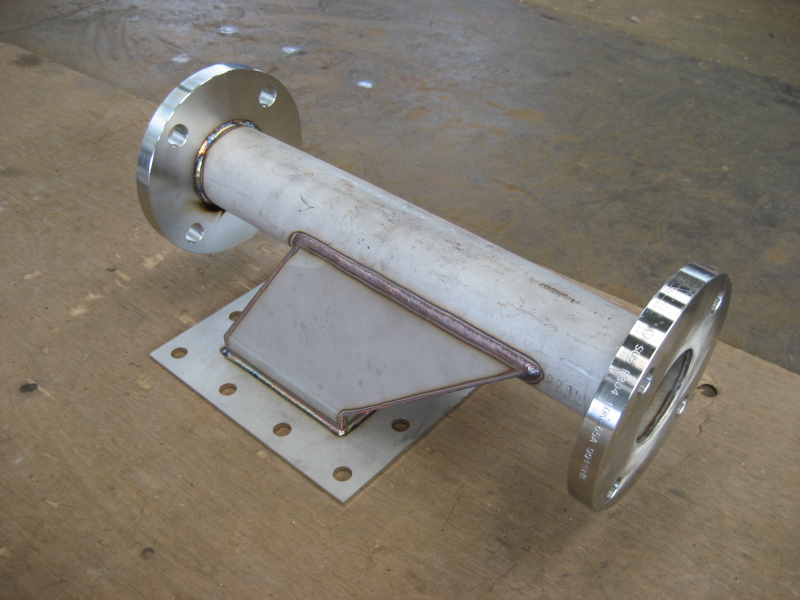

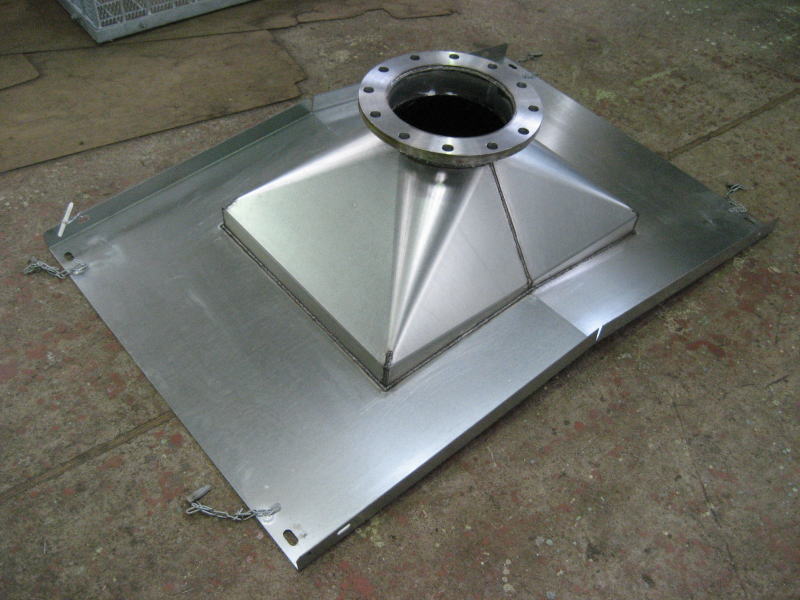

		左の二種類のシュートはステンレス(SUS) t2.0を使用し製作した製品です。写真左側のシュートは角シュート形状のものをステンレスパイプに切り欠き溶接だったため3DCADを使用しパイプの切り欠き形状を算出し製作いたしました。

製作をした製品を写真に残していなかったのであまり掲載できませんでした。３次元CADの作図事例の中ではこちらにはない製作してきたシュートなどの画像がありますのでそちらもご覧ください。
また上記の製品についてのご質問や気になる点などが御座いましたらお気兼ねなくご連絡ください。

３次元CADの作図事例集はこちらからお入りください。
